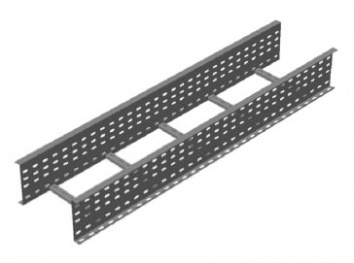

Кабельросты

Кабельросты - это металлические конструкции нового поколения. Повышенная несущая способность при низкой металлоёмкости обеспечивает оптимальную цену за высокое качество. Используя кабельрост при перекрытии расстояний более 6 метров, вы получаете продукт с повышенной прочностью не за счёт увеличенной толщины металла, за счёт особой формы профиля. Меньше расход металла и меньше цена при высоких несущих характеристиках.

Прямая секция кабельроста КР 100; 150; 200 мм

Назначение

Применяются для прокладки проводов в кабельных эстакадах, в тоннелях, а также, внутри помещений, где расстояние между опорами может достигать до 6 до метров, и в условиях, где имеет место высокая нагрузка на лоток, например, на улице при высокой снеговой нагрузке. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Основные особенности

• Кабельросты изготавливаются для всех климатических зон и всех климатических исполнений.
• Применяются в промышленном строительстве.
• Применяются как специальное решение для уменьшения снеговой нагрузки.
• Кабельросты для больших пролетов используются в коррозийных и агрессивных средах, на нефтехимических предприятиях, а также, на предприятиях газовой, химической и металлургической промышленности.
• Обладает высокой несущей способностью.
• Допустимое расстояние между опорами - до 6 метров включительно.
• Стандартное исполнение: холодное цинкование, горячее цинкование.
• Стандартная длина: 3000 мм, длина 6000 мм изготавливается под заказ.
• Возможно изготовление кабельроста с нестандартной высотой и шириной (под заказ).

Техническая информация

• Расстояние между перемычками 500 мм.
• В качестве несущих перемычек применяется С-профиль толщиной 2мм.
• Используемые метизы: М8.
• Для соединения между собой используются соединители КРСП с комплектом метизов М8, соединитель лотка шарнирный КРСП-Г с комплектом метизов М8.
• Для фиксации лотка к полке, консоли используется прижим лотка нижний КРН в комплекте с болтами М8х20.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

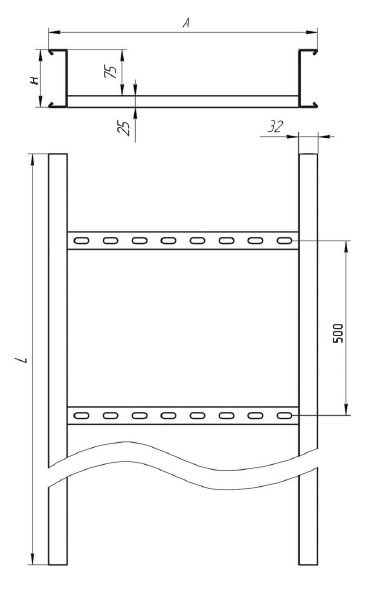

Схема. Прямая секция кабельроста КР 100; 150; 200 мм.

Технические характеристики. Прямая секция кабельроста КР 100 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (А)	Высота, мм (H)	Вес п/м, кг	Цинкование
КР-100-200	70101	3000	264	100	5,67	горячее
КР-100-200	70102	3000	264	100	5,67	холодное
КР-100-300	70103	3000	364	100	6,00	горячее
КР-100-300	70104	3000	364	100	6,00	холодное
КР-100-400	70105	3000	464	100	6,33	горячее
КР-100-400	70106	3000	464	100	6,33	холодное
КР-100-500	70107	3000	564	100	6,67	горячее
КР-100-500	70108	3000	564	100	6,67	холодное
КР-100-600	70109	3000	664	100	7,00	горячее
КР-100-600	70110	3000	664	100	7,00	холодное

Максимальная допустимая нагрузка на кабельрост КР 100 длиной 3000 мм составляет 2,35 кН/м. Максимальная допустимая нагрузка на кабельрост КР 100 длиной 6000 мм составляет 0,63 кН/м.

Технические характеристики. Прямая секция кабельроста КР 150 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (А)	Высота, мм (H)	Вес п/м, кг	Цинкование
КР-150-200	70111	3000	264	150	7,17	горячее
КР-150-200	70112	3000	264	150	7,17	холодное
КР-150-300	70113	3000	364	150	7,50	горячее
КР-150-300	70114	3000	364	150	7,50	холодное
КР-150-400	70115	3000	464	150	7,83	горячее
КР-150-400	70116	3000	464	150	7,83	холодное
КР-150-500	70117	3000	564	150	8,17	горячее
КР-150-500	70118	3000	564	150	8,17	холодное
КР-150-600	70119	3000	664	150	8,50	горячее
КР-150-600	70120	3000	664	150	8,50	холодное

Максимальная допустимая нагрузка на кабельрост КР 150 длиной 3000 мм составляет 4,14 кН/м. Максимальная допустимая нагрузка на кабельрост КР 150 длиной 6000 мм составляет 1,04 кН/м.

Технические характеристики. Прямая секция кабельроста КР 200 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (А)	Высота, мм (H)	Вес п/м, кг	Цинкование
КР-200-200	70121	3000	264	200	8,50	горячее
КР-200-200	70122	3000	264	200	8,50	холодное
КР-200-300	70123	3000	364	200	8,83	горячее
КР-200-300	70124	3000	364	200	8,83	холодное
КР-200-400	70125	3000	464	200	9,17	горячее
КР-200-400	70126	3000	464	200	9,17	холодное
КР-200-500	70127	3000	564	200	9,50	горячее
КР-200-500	70128	3000	564	200	9,50	холодное
КР-200-600	70129	3000	664	200	9,83	горячее
КР-200-600	70130	3000	664	200	9,83	холодное

Максимальная допустимая нагрузка на кабельрост КР 200 длиной 3000 мм составляет 2,59 кН/м. Максимальная допустимая нагрузка на кабельрост КР 200 длиной 6000 мм составляет 1,32 кН/м.

Угол горизонтальный КРУ 100; 150; 200 мм

Назначение

Применяется для поворота кабельной трассы на 90° в горизонтальной плоскости. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Техническая информация

• Стандартное исполнение: холодное цинкование, горячее цинкование.
• Используемые метизы: М8.
• Для соединения между собой используются соединители КРСП с комплектом метизов М8, соединитель лотка шарнирный КРСП-Г с комплектом метизов М8.
• Для фиксации лотка к полке, консоли используется прижим лотка нижний КРН в комплекте с болтами М8х20.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

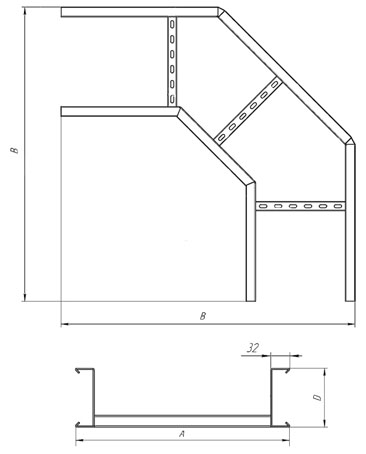

Схема. Угол горизонтальный КРУ 100; 150; 200 мм.

Технические характеристики. Угол горизонтальный КРУ 100 мм.

Тип	Артикул	Длина, мм (B)	Ширина, мм (А)	Высота, мм (D)	Вес, кг	Цинкование
КРУ-100-200	70201	882	264	100	7,36	горячее
КРУ-100-200	70202	882	264	100	7,36	холодное
КРУ-100-300	70203	982	364	100	8,20	горячее
КРУ-100-300	70204	982	364	100	8,20	холодное
КРУ-100-400	70205	1082	464	100	9,10	горячее
КРУ-100-400	70206	1082	464	100	9,10	холодное
КРУ-100-500	70207	1182	564	100	9,83	горячее
КРУ-100-500	70208	1182	564	100	9,83	холодное
КРУ-100-600	70209	1282	664	100	10,65	горячее
КРУ-100-600	70210	1282	664	100	10,65	холодное

Технические характеристики. Угол горизонтальный КРУ 150 мм.

Тип	Артикул	Длина, мм (B)	Ширина, мм (А)	Высота, мм (D)	Вес, кг	Цинкование
КРУ-150-200	70211	882	264	150	9,33	горячее
КРУ-150-200	70212	882	264	150	9,33	холодное
КРУ-150-300	70213	982	364	150	10,30	горячее
КРУ-150-300	70214	982	364	150	10,30	холодное
КРУ-150-400	70215	1082	464	150	11,22	горячее
КРУ-150-400	70216	1082	464	150	11,22	холодное
КРУ-150-500	70217	1182	564	150	12,18	горячее
КРУ-150-500	70218	1182	564	150	12,18	холодное
КРУ-150-600	70219	1282	664	150	12,72	горячее
КРУ-150-600	70220	1282	664	150	12,72	холодное

Технические характеристики. Угол горизонтальный КРУ 200 мм.

Тип	Артикул	Длина, мм (B)	Ширина, мм (А)	Высота, мм (D)	Вес, кг	Цинкование
КРУ-200-200	70221	882	264	200	11,30	горячее
КРУ-200-200	70222	882	264	200	11,30	холодное
КРУ-200-300	70223	982	364	200	12,40	горячее
КРУ-200-300	70224	982	364	200	12,40	холодное
КРУ-200-400	70225	1082	464	200	13,44	горячее
КРУ-200-400	70226	1082	464	200	13,44	холодное
КРУ-200-500	70227	1182	564	200	14,54	горячее
КРУ-200-500	70228	1182	564	200	14,54	холодное
КРУ-200-600	70229	1282	664	200	15,20	горячее
КРУ-200-600	70230	1282	664	200	15,20	холодное

Угол вертикальный подъём КРП 100; 150; 200 мм

Назначение

Применяется для поворота кабельной трассы на 90° вверх. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Техническая информация

• Стандартное исполнение: холодное цинкование, горячее цинкование.
• Используемые метизы: М8.
• Для соединения между собой используются соединители КРСП с комплектом метизов М8, соединитель лотка шарнирный КРСП-Г с комплектом метизов М8.
• Для фиксации лотка к полке, консоли используется прижим лотка нижний КРН в комплекте с болтами М8х20.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

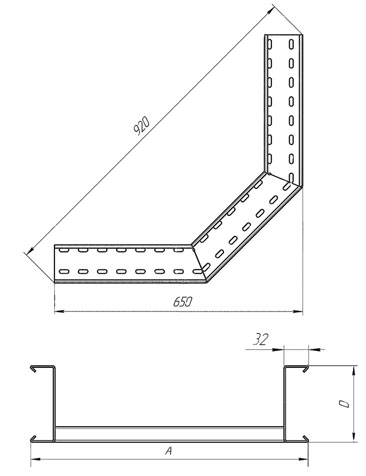

Схема. Угол вертикальный подъём КРП 100; 150; 200 мм.

Технические характеристики. Угол вертикальный подъём КРП 100 мм.

Тип	Артикул	Длина, мм (B)	Ширина, мм (А)	Высота, мм (D)	Вес, кг	Цинкование
КРП-100-200	70301	650	264	100	6,92	горячее
КРП-100-200	70302	650	264	100	6,92	холодное
КРП-100-300	70303	650	364	100	7,32	горячее
КРП-100-300	70304	650	364	100	7,32	холодное
КРП-100-400	70305	650	464	100	7,72	горячее
КРП-100-400	70306	650	464	100	7,72	холодное
КРП-100-500	70307	650	564	100	8,12	горячее
КРП-100-500	70308	650	564	100	8,12	холодное
КРП-100-600	70309	650	664	100	8,52	горячее
КРП-100-600	70310	650	664	100	8,52	холодное

Технические характеристики. Угол вертикальный подъём КРП 150 мм.

Тип	Артикул	Длина, мм (B)	Ширина, мм (А)	Высота, мм (D)	Вес, кг	Цинкование
КРП-150-200	70311	650	264	150	7,20	горячее
КРП-150-200	70312	650	264	150	7,20	холодное
КРП-150-300	70313	650	364	150	7,60	горячее
КРП-150-300	70314	650	364	150	7,60	холодное
КРП-150-400	70315	650	464	150	8,00	горячее
КРП-150-400	70316	650	464	150	8,00	холодное
КРП-150-500	70317	650	564	150	8,40	горячее
КРП-150-500	70318	650	564	150	8,40	холодное
КРП-150-600	70319	650	664	150	8,80	горячее
КРП-150-600	70320	650	664	150	8,80	холодное

Технические характеристики. Угол вертикальный подъём КРП 200 мм.

Тип	Артикул	Длина, мм (B)	Ширина, мм (А)	Высота, мм (D)	Вес, кг	Цинкование
КРП-200-200	70321	650	264	200	8,40	горячее
КРП-200-200	70322	650	264	200	8,40	холодное
КРП-200-300	70323	650	364	200	8,80	горячее
КРП-200-300	70324	650	364	200	8,80	холодное
КРП-200-400	70325	650	464	200	9,20	горячее
КРП-200-400	70326	650	464	200	9,20	холодное
КРП-200-500	70327	650	564	200	9,60	горячее
КРП-200-500	70328	650	564	200	9,60	холодное
КРП-200-600	70329	650	664	200	10,00	горячее
КРП-200-600	70330	650	664	200	10,00	холодное

Угол вертикальный спуск КРС 100; 150; 200 мм

Назначение

Применяется для поворота кабельной трассы на 90° вниз. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Техническая информация

• Стандартное исполнение: холодное цинкование, горячее цинкование.
• Используемые метизы: М8.
• Для соединения между собой используются соединители КРСП с комплектом метизов М8, соединитель лотка шарнирный КРСП-Г с комплектом метизов М8.
• Для фиксации лотка к полке, консоли используется прижим лотка нижний КРН в комплекте с болтами М8х20.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

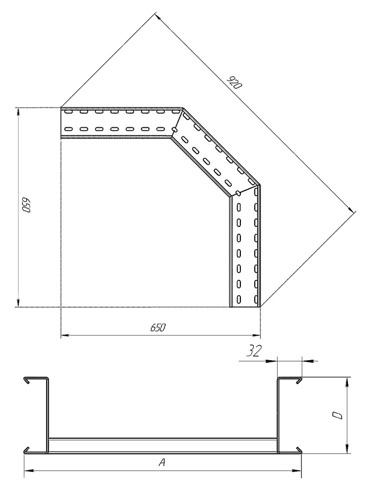

Схема. Угол вертикальный спуск КРС 100; 150; 200 мм.

Технические характеристики. Угол вертикальный спуск КРС 100 мм.

Тип	Артикул	Длина, мм (B)	Ширина, мм (А)	Высота, мм (D)	Вес, кг	Цинкование
КРС-100-200	70401	650	264	100	6,92	горячее
КРС-100-200	70402	650	264	100	6,92	холодное
КРС-100-300	70403	650	364	100	7,32	горячее
КРС-100-300	70404	650	364	100	7,32	холодное
КРС-100-400	70405	650	464	100	7,72	горячее
КРС-100-400	70406	650	464	100	7,72	холодное
КРС-100-500	70407	650	564	100	8,12	горячее
КРС-100-500	70408	650	564	100	8,12	холодное
КРС-100-600	70409	650	664	100	8,52	горячее
КРС-100-600	70410	650	664	100	8,52	холодное

Технические характеристики. Угол вертикальный спуск КРС 150 мм.

Тип	Артикул	Длина, мм (B)	Ширина, мм (А)	Высота, мм (D)	Вес, кг	Цинкование
КРС-150-200	70411	650	264	150	7,20	горячее
КРС-150-200	70412	650	264	150	7,20	холодное
КРС-150-300	70413	650	364	150	7,60	горячее
КРС-150-300	70414	650	364	150	7,60	холодное
КРС-150-400	70415	650	464	150	8,00	горячее
КРС-150-400	70416	650	464	150	8,00	холодное
КРС-150-500	70417	650	564	150	8,40	горячее
КРС-150-500	70418	650	564	150	8,40	холодное
КРС-150-600	70419	650	664	150	8,80	горячее
КРС-150-600	70420	650	664	150	8,80	холодное

Технические характеристики. Угол вертикальный спуск КРС 200 мм.

Тип	Артикул	Длина, мм (B)	Ширина, мм (А)	Высота, мм (D)	Вес, кг	Цинкование
КРС-200-200	70421	650	264	200	8,40	горячее
КРС-200-200	70422	650	264	200	8,40	холодное
КРС-200-300	70423	650	364	200	8,80	горячее
КРС-200-300	70424	650	364	200	8,80	холодное
КРС-200-400	70425	650	464	200	9,20	горячее
КРС-200-400	70426	650	464	200	9,20	холодное
КРС-200-500	70427	650	564	200	9,60	горячее
КРС-200-500	70428	650	564	200	9,60	холодное
КРС-200-600	70429	650	664	200	10,00	горячее
КРС-200-600	70430	650	664	200	10,00	холодное

Угол Х-образный КРХ 100; 150; 200 мм

Назначение

Применяется для для разветвления кабельной трассы в четырёх направлениях под углом 90° в горизонтальной плоскости. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Техническая информация

• Стандартное исполнение: холодное цинкование, горячее цинкование.
• Используемые метизы: М8.
• Для соединения между собой используются соединители КРСП с комплектом метизов М8, соединитель лотка шарнирный КРСП-Г с комплектом метизов М8.
• Для фиксации лотка к полке, консоли используется прижим лотка нижний КРН в комплекте с болтами М8х20.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

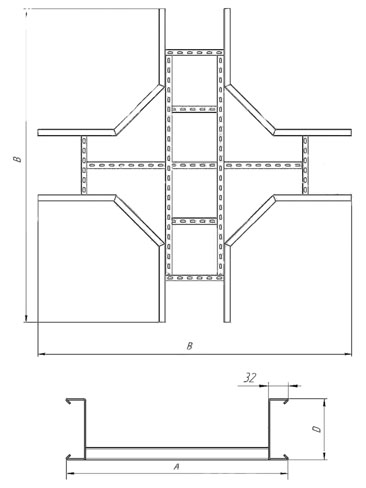

Схема. Х-образный КРХ 100; 150; 200 мм.

Технические характеристики. Угол Х-образный КРХ 100 мм.

Тип	Артикул	Длина, мм (B)	Ширина, мм (А)	Высота, мм (D)	Вес, кг	Цинкование
КРХ-100-200	70501	1500	264	100	11,96	горячее
КРХ-100-200	70502	1500	264	100	11,96	холодное
КРХ-100-300	70503	1600	364	100	12,88	горячее
КРХ-100-300	70504	1600	364	100	12,88	холодное
КРХ-100-400	70505	1700	464	100	13,80	горячее
КРХ-100-400	70506	1700	464	100	13,80	холодное
КРХ-100-500	70507	1800	564	100	14,71	горячее
КРХ-100-500	70508	1800	564	100	14,71	холодное
КРХ-100-600	70509	1900	664	100	15,63	горячее
КРХ-100-600	70510	1900	664	100	15,63	холодное

Технические характеристики. Угол Х-образный КРХ 150 мм.

Тип	Артикул	Длина, мм (B)	Ширина, мм (А)	Высота, мм (D)	Вес, кг	Цинкование
КРХ-150-200	70511	1500	264	150	13,78	горячее
КРХ-150-200	70512	1500	264	150	13,78	холодное
КРХ-150-300	70513	1600	364	150	15,80	горячее
КРХ-150-300	70514	1600	364	150	15,80	холодное
КРХ-150-400	70515	1700	464	150	16,79	горячее
КРХ-150-400	70516	1700	464	150	16,79	холодное
КРХ-150-500	70517	1800	564	150	17,78	горячее
КРХ-150-500	70518	1800	564	150	17,78	холодное
КРХ-150-600	70519	1900	664	150	18,78	горячее
КРХ-150-600	70520	1900	664	150	18,78	холодное

Технические характеристики. Угол Х-образный КРХ 200 мм.

Тип	Артикул	Длина, мм (B)	Ширина, мм (А)	Высота, мм (D)	Вес, кг	Цинкование
КРХ-200-200	70521	1500	264	200	17,66	горячее
КРХ-200-200	70522	1500	264	200	17,66	холодное
КРХ-200-300	70523	1600	364	200	18,73	горячее
КРХ-200-300	70524	1600	364	200	18,73	холодное
КРХ-200-400	70525	1700	464	200	19,80	горячее
КРХ-200-400	70526	1700	464	200	19,80	холодное
КРХ-200-500	70527	1800	564	200	20,86	горячее
КРХ-200-500	70528	1800	564	200	20,86	холодное
КРХ-200-600	70529	1900	664	200	21,93	горячее
КРХ-200-600	70530	1900	664	200	21,93	холодное

Угол Т-образный КРТ 100; 150; 200 мм

Назначение

Применяется для разветвления кабельной трассы на 90° в горизонтальной плоскости. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Техническая информация

• Стандартное исполнение: холодное цинкование, горячее цинкование.
• Используемые метизы: М8.
• Для соединения между собой используются соединители КРСП с комплектом метизов М8, соединитель лотка шарнирный КРСП-Г с комплектом метизов М8.
• Для фиксации лотка к полке, консоли используется прижим лотка нижний КРН в комплекте с болтами М8х20.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

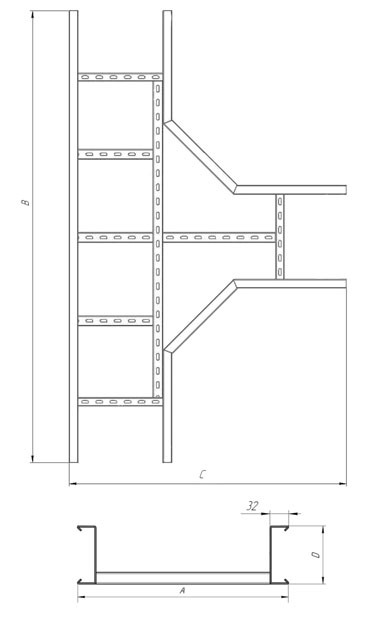

Схема. Т-образный КРТ 100; 150; 200 мм.

Технические характеристики. Угол Т-образный КРТ 100 мм.

Тип	Артикул	Длина, мм (B)	Ширина, мм (А)	Ширина, мм (C)	Высота, мм (D)	Вес, кг	Цинкование
КРТ-100-200	70601	1500	264	882	100	11,96	горячее
КРТ-100-200	70602	1500	264	882	100	11,96	холодное
КРТ-100-300	70603	1600	364	982	100	12,88	горячее
КРТ-100-300	70604	1600	364	982	100	12,88	холодное
КРТ-100-400	70605	1700	464	1082	100	13,80	горячее
КРТ-100-400	70606	1700	464	1082	100	13,80	холодное
КРТ-100-500	70607	1800	564	1182	100	14,71	горячее
КРТ-100-500	70608	1800	564	1182	100	14,71	холодное
КРТ-100-600	70609	1900	664	1282	100	15,63	горячее
КРТ-100-600	70610	1900	664	1282	100	15,63	холодное

Технические характеристики. Угол Т-образный КРТ 150 мм.

Тип	Артикул	Длина, мм (B)	Ширина, мм (А)	Ширина, мм (C)	Высота, мм (D)	Вес, кг	Цинкование
КРТ-150-200	70611	1500	264	882	150	13,78	горячее
КРТ-150-200	70612	1500	264	882	150	17,78	холодное
КРТ-150-300	70613	1600	364	982	150	15,80	горячее
КРТ-150-300	70614	1600	364	982	150	15,80	холодное
КРТ-150-400	70615	1700	464	1082	150	16,79	горячее
КРТ-150-400	70616	1700	464	1082	150	16,79	холодное
КРТ-150-500	70617	1800	564	1182	150	17,78	горячее
КРТ-150-500	70618	1800	564	1182	150	17,78	холодное
КРТ-150-600	70619	1900	664	1282	150	18,78	горячее
КРТ-150-600	70620	1900	664	1282	150	18,78	холодное

Технические характеристики. Угол Т-образный КРТ 200 мм.

Тип	Артикул	Длина, мм (B)	Ширина, мм (А)	Ширина, мм (C)	Высота, мм (D)	Вес, кг	Цинкование
КРТ-200-200	70621	1500	264	882	200	17,66	горячее
КРТ-200-200	70622	1500	264	882	200	17,66	холодное
КРТ-200-300	70623	1600	364	982	200	18,73	горячее
КРТ-200-300	70624	1600	364	982	200	18,73	холодное
КРТ-200-400	70625	1700	464	1082	200	19,80	горячее
КРТ-200-400	70626	1700	464	1082	200	19,80	холодное
КРТ-200-500	70627	1800	564	1182	200	20,86	горячее
КРТ-200-500	70628	1800	564	1182	200	20,86	холодное
КРТ-200-600	70629	1900	664	1282	200	21,93	горячее
КРТ-200-600	70630	1900	664	1282	200	21,93	холодное

Приложение. Каталог продукции.

Более полная информация о кабельростах находится в каталоге продукции, который можно скачать по ссылке Каталог продукции
