Лестничные лотки

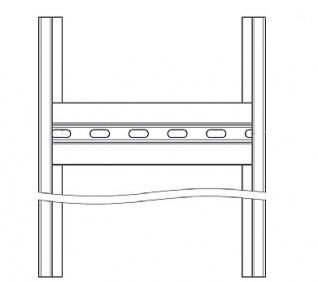

Прямая секция лестничного лотка ЛЛП 50; 65; 80; 100 мм

Назначение

Применяется для прокладки проводов и кабелей при монтаже кабельных линий в горизонтальной и вертикальной плоскостях. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Основные отличия

• Монтируются внутри и снаружи помещений.
• Изготавливаются для всех климатических зон и всех климатических исполнений. Применяются в гражданском и промышленном строительстве.
• Используются в коррозийных и агрессивных средах, на нефтехимических предприятиях, газовой, химической и металлургической и пищевой промышленностях.
• Высокая несущая способность.
• Перемычки лотка крепятся без повреждения защитного слоя методом пуклёвки.
• Длина прямой секции 3000 мм.
• Материал: сталь 08ПС.
• Стандартное исполнение: холодное цинкование, горячее цинкование.

Техническая информация

• Используемые метизы: М8.
• Для соединения между собой используются соединители ЛС с комплектом метизов М8, соединитель лотка шарнирный ЛСШ с комплектом метизов М8.
• Для фиксации лотка к полке, консоли используется прижим лотка нижний ЛПН в комплекте с болтом М8х20.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

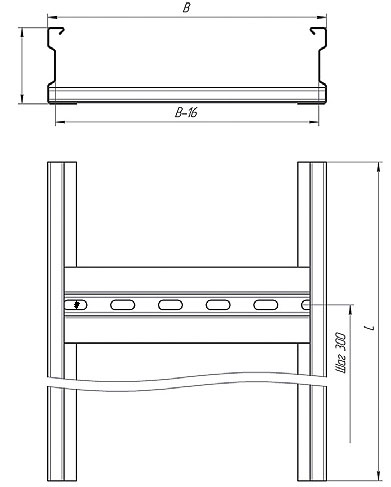

Схема. Прямая секция лестничного лотка ЛЛП 50; 65; 80; 100 мм.

Технические характеристики. Прямая секция лестничного лотка 50 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес п/м, кг	Цинкование
ЛЛП-200-50	50101	3000	200	50	1,2	2,51	горячее
ЛЛП-200-50	50102	3000	200	50	1,2	2,51	холодное
ЛЛП-300-50	50103	3000	300	50	1,2	2,94	горячее
ЛЛП-300-50	50104	3000	300	50	1,2	2,94	холодное
ЛЛП-400-50	50105	3000	400	50	1,2	3,35	горячее
ЛЛП-400-50	50106	3000	400	50	1,2	3,35	холодное
ЛЛП-500-50	50107	3000	500	50	1,2	3,78	горячее
ЛЛП-500-50	50108	3000	500	50	1,2	3,78	холодное
ЛЛП-600-50	50109	3000	600	50	1,2	4,21	горячее
ЛЛП-600-50	50110	3000	600	50	1,2	4,21	холодное

Технические характеристики. Прямая секция лестничного лотка 65 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес п/м, кг	Цинкование
ЛЛП-200-65	50111	3000	200	65	1,2	2,71	горячее
ЛЛП-200-65	50112	3000	200	65	1,2	2,71	холодное
ЛЛП-300-65	50113	3000	300	65	1,2	2,97	горячее
ЛЛП-300-65	50114	3000	300	65	1,2	2,97	холодное
ЛЛП-400-65	50115	3000	400	65	1,2	3,22	горячее
ЛЛП-400-65	50116	3000	400	65	1,2	3,22	холодное
ЛЛП-500-65	50117	3000	500	65	1,2	3,48	горячее
ЛЛП-500-65	50118	3000	500	65	1,2	3,48	холодное
ЛЛП-600-65	50119	3000	600	65	1,2	3,74	горячее
ЛЛП-600-65	50120	3000	600	65	1,2	3,74	холодное

Технические характеристики. Прямая секция лестничного лотка 80 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес п/м, кг	Цинкование
ЛЛП-200-80	50121	3000	200	80	1,2	3,00	горячее
ЛЛП-200-80	50122	3000	200	80	1,2	3,00	холодное
ЛЛП-300-80	50123	3000	300	80	1,2	3,25	горячее
ЛЛП-300-80	50124	3000	300	80	1,2	3,25	холодное
ЛЛП-400-80	50125	3000	400	80	1,2	3,51	горячее
ЛЛП-400-80	50126	3000	400	80	1,2	3,51	холодное
ЛЛП-500-80	50127	3000	500	80	1,2	3,76	горячее
ЛЛП-500-80	50128	3000	500	80	1,2	3,76	холодное
ЛЛП-600-80	50129	3000	600	80	1,2	4,02	горячее
ЛЛП-600-80	50130	3000	600	80	1,2	4,02	холодное

Технические характеристики. Прямая секция лестничного лотка 100 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес п/м, кг	Цинкование
ЛЛП-200-100	50131	3000	200	100	1,2	3,37	горячее
ЛЛП-200-100	50132	3000	200	100	1,2	3,37	холодное
ЛЛП-300-100	50133	3000	300	100	1,2	3,62	горячее
ЛЛП-300-100	50134	3000	300	100	1,2	3,62	холодное
ЛЛП-400-100	50135	3000	400	100	1,2	3,88	горячее
ЛЛП-400-100	50136	3000	400	100	1,2	3,88	холодное
ЛЛП-500-100	50137	3000	500	100	1,2	4,14	горячее
ЛЛП-500-100	50138	3000	500	100	1,2	4,14	холодное
ЛЛП-600-100	50139	3000	600	100	1,2	4,39	горячее
ЛЛП-600-100	50140	3000	600	100	1,2	4,39	холодное

Угол горизонтальный для лотков ЛЛП 50; 65; 80; 100 мм

Назначение

Применяется для поворота кабельной трассы на 90° в горизонтальной плоскости. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Техническая информация

• Материал: сталь 08ПС.
• Стандартное исполнение: холодное цинкование, горячие цинкование.
• Для соединения с прямой секцией лотка используются соединитель лотка ЛС с комплектом метизов М8, либо, соединитель лотка шарнирный ЛСШ с комплектом метизов М8.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

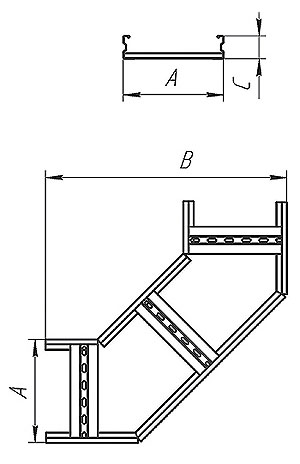

Схема. Угол горизонтальный ЛЛГ 50; 65; 80; 100 мм.

Технические характеристики. Угол горизонтальный для лотков 50 мм.

Тип	Артикул	Длина, мм (В)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛЛГ-200-50	50201	600	200	50	1,2	1,87	горячее
ЛЛГ-200-50	50202	600	200	50	1,2	1,87	холодное
ЛЛГ-300-50	50203	700	300	50	1,2	2,27	горячее
ЛЛГ-300-50	50204	700	300	50	1,2	2,27	холодное
ЛЛГ-400-50	50205	800	400	50	1,2	2,69	горячее
ЛЛГ-400-50	50206	800	400	50	1,2	2,69	холодное
ЛЛГ-500-50	50207	900	500	50	1,2	3,10	горячее
ЛЛГ-500-50	50208	900	500	50	1,2	3,10	холодное
ЛЛГ-600-50	50209	1000	600	50	1,2	3,51	горячее
ЛЛГ-600-50	50210	1000	600	50	1,2	3,51	холодное

Технические характеристики. Угол горизонтальный для лотков 65 мм.

Тип	Артикул	Длина, мм (В)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛЛГ-200-65	50211	600	200	65	1,2	2,47	горячее
ЛЛГ-200-65	50212	600	200	65	1,2	2,47	холодное
ЛЛГ-300-65	50213	700	300	65	1,2	2,95	горячее
ЛЛГ-300-65	50214	700	300	65	1,2	2,95	холодное
ЛЛГ-400-65	50215	800	400	65	1,2	3,43	горячее
ЛЛГ-400-65	50216	800	400	65	1,2	3,43	холодное
ЛЛГ-500-65	50217	900	500	65	1,2	3,91	горячее
ЛЛГ-500-65	50218	900	500	65	1,2	3,91	холодное
ЛЛГ-600-65	50219	1000	600	65	1,2	4,38	горячее
ЛЛГ-600-65	50220	1000	600	65	1,2	4,38	холодное

Технические характеристики. Угол горизонтальный для лотков 80 мм.

Тип	Артикул	Длина, мм (В)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛЛГ-200-80	50221	600	200	80	1,2	2,71	горячее
ЛЛГ-200-80	50222	600	200	80	1,2	2,71	холодное
ЛЛГ-300-80	50223	700	300	80	1,2	3,21	горячее
ЛЛГ-300-80	50224	700	300	80	1,2	3,21	холодное
ЛЛГ-400-80	50225	800	400	80	1,2	3,72	горячее
ЛЛГ-400-80	50226	800	400	80	1,2	3,72	холодное
ЛЛГ-500-80	50227	900	500	80	1,2	4,22	горячее
ЛЛГ-500-80	50228	900	500	80	1,2	4,22	холодное
ЛЛГ-600-80	50229	1000	600	80	1,2	4,72	горячее
ЛЛГ-600-80	50230	1000	600	80	1,2	4,72	холодное

Технические характеристики. Угол горизонтальный для лотков 100 мм.

Тип	Артикул	Длина, мм (В)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛЛГ-200-100	50231	600	200	100	1,2	3,03	горячее
ЛЛГ-200-100	50232	600	200	100	1,2	3,03	холодное
ЛЛГ-300-100	50233	700	300	100	1,2	3,57	горячее
ЛЛГ-300-100	50234	700	300	100	1,2	3,57	холодное
ЛЛГ-400-100	50235	800	400	100	1,2	4,11	горячее
ЛЛГ-400-100	50236	800	400	100	1,2	4,11	холодное
ЛЛГ-500-100	50237	900	500	100	1,2	4,64	горячее
ЛЛГ-500-100	50238	900	500	100	1,2	4,64	холодное
ЛЛГ-600-100	50239	1000	600	100	1,2	5,17	горячее
ЛЛГ-600-100	50240	1000	600	100	1,2	5,17	холодное

Угол вертикальный подъём для лотков ЛЛП 50; 65; 80; 100 мм

Назначение

Применяется для поворота кабельной трассы на 90° вверх . Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Техническая информация

• Материал: сталь 08ПС.
• Стандартное исполнение: холодное цинкование, горячие цинкование.
• Для соединения с прямой секцией лотка используются соединитель лотка ЛС с комплектом метизов М8, либо, соединитель лотка шарнирный ЛСШ с комплектом метизов М8.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

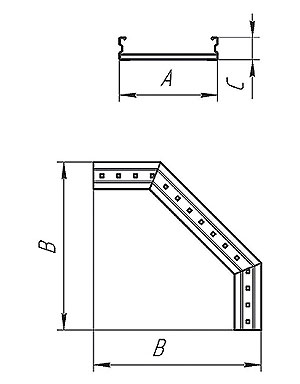

Схема. Угол вертикальный подъём ЛВП 50; 65; 80; 100 мм.

Технические характеристики. Угол вертикальный подъём для лотков 50 мм.

Тип	Артикул	Длина, мм (В)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛВП-200-50	50301	500	200	50	1,2	2,14	горячее
ЛВП-200-50	50302	500	200	50	1,2	2,14	холодное
ЛВП-300-50	50303	500	300	50	1,2	2,47	горячее
ЛВП-300-50	50304	500	300	50	1,2	2,47	холодное
ЛВП-400-50	50305	500	400	50	1,2	2,80	горячее
ЛВП-400-50	50306	500	400	50	1,2	2,80	холодное
ЛВП-500-50	50307	500	500	50	1,2	3,12	горячее
ЛВП-500-50	50308	500	500	50	1,2	3,12	холодное
ЛВП-600-50	50309	500	600	50	1,2	3,45	горячее
ЛВП-600-50	50310	500	600	50	1,2	3,45	холодное

Технические характеристики. Угол вертикальный подъём для лотков 65 мм.

Тип	Артикул	Длина, мм (В)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛВП-200-65	50311	500	200	65	1,2	2,44	горячее
ЛВП-200-65	50312	500	200	65	1,2	2,44	холодное
ЛВП-300-65	50313	500	300	65	1,2	2,73	горячее
ЛВП-300-65	50314	500	300	65	1,2	2,73	холодное
ЛВП-400-65	50315	500	400	65	1,2	3,02	горячее
ЛВП-400-65	50316	500	400	65	1,2	3,02	холодное
ЛВП-500-65	50317	500	500	65	1,2	3,30	горячее
ЛВП-500-65	50318	500	500	65	1,2	3,30	холодное
ЛВП-600-65	50319	500	600	65	1,2	3,59	горячее
ЛВП-600-65	50320	500	600	65	1,2	3,59	холодное

Технические характеристики. Угол вертикальный подъём для лотков 80 мм.

Тип	Артикул	Длина, мм (В)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛВП-200-80	50321	500	200	80	1,2	2,68	горячее
ЛВП-200-80	50322	500	200	80	1,2	2,68	холодное
ЛВП-300-80	50323	500	300	80	1,2	2,97	горячее
ЛВП-300-80	50324	500	300	80	1,2	2,97	холодное
ЛВП-400-80	50325	500	400	80	1,2	3,25	горячее
ЛВП-400-80	50326	500	400	80	1,2	3,25	холодное
ЛВП-500-80	50327	500	500	80	1,2	3,54	горячее
ЛВП-500-80	50328	500	500	80	1,2	3,54	холодное
ЛВП-600-80	50329	500	600	80	1,2	3,83	горячее
ЛВП-600-80	50330	500	600	80	1,2	3,83	холодное

Технические характеристики. Угол вертикальный подъём для лотков 100 мм.

Тип	Артикул	Длина, мм (В)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛВП-200-100	50331	500	200	100	1,2	3,00	горячее
ЛВП-200-100	50332	500	200	100	1,2	3,00	холодное
ЛВП-300-100	50333	500	300	100	1,2	3,28	горячее
ЛВП-300-100	50334	500	300	100	1,2	3,28	холодное
ЛВП-400-100	50335	500	400	100	1,2	3,57	горячее
ЛВП-400-100	50336	500	400	100	1,2	3,57	холодное
ЛВП-500-100	50337	500	500	100	1,2	3,86	горячее
ЛВП-500-100	50338	500	500	100	1,2	3,86	холодное
ЛВП-600-100	50339	500	600	100	1,2	4,14	горячее
ЛВП-600-100	50340	500	600	100	1,2	4,14	холодное

Угол вертикальный спуск для лотков ЛЛП 50; 65; 80; 100 мм

Назначение

Применяется для поворота кабельной трассы на 90° вниз. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Техническая информация

• Материал: сталь 08ПС.
• Стандартное исполнение: холодное цинкование, горячие цинкование.
• Для соединения с прямой секцией лотка используются соединитель лотка ЛС с комплектом метизов М8, либо, соединитель лотка шарнирный ЛСШ с комплектом метизов М8.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

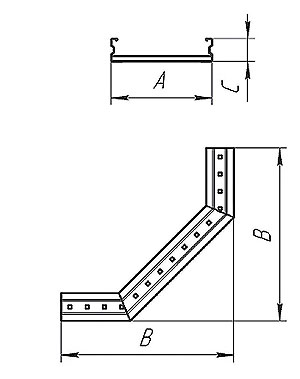

Схема. Угол вертикальный спуск ЛВС 50; 65; 80; 100 мм.

Технические характеристики. Угол вертикальный спуск для лотков 50 мм.

Тип	Артикул	Длина, мм (В)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛВС-200-50	50401	500	200	50	1,2	2,14	горячее
ЛВС-200-50	50402	500	200	50	1,2	2,14	холодное
ЛВС-300-50	50403	500	300	50	1,2	2,47	горячее
ЛВС-300-50	50404	500	300	50	1,2	2,47	холодное
ЛВС-400-50	50405	500	400	50	1,2	2,80	горячее
ЛВС-400-50	50406	500	400	50	1,2	2,80	холодное
ЛВС-500-50	50407	500	500	50	1,2	3,12	горячее
ЛВС-500-50	50408	500	500	50	1,2	3,12	холодное
ЛВС-600-50	50409	500	600	50	1,2	3,45	горячее
ЛВС-600-50	50410	500	600	50	1,2	3,45	холодное

Технические характеристики. Угол вертикальный спуск для лотков 65 мм.

Тип	Артикул	Длина, мм (В)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛВС-200-65	50411	500	200	65	1,2	2,44	горячее
ЛВС-200-65	50412	500	200	65	1,2	2,44	холодное
ЛВС-300-65	50413	500	300	65	1,2	2,73	горячее
ЛВС-300-65	50414	500	300	65	1,2	2,73	холодное
ЛВС-400-65	50415	500	400	65	1,2	3,02	горячее
ЛВС-400-65	50416	500	400	65	1,2	3,02	холодное
ЛВС-500-65	50417	500	500	65	1,2	3,30	горячее
ЛВС-500-65	50418	500	500	65	1,2	3,30	холодное
ЛВС-600-65	50419	500	600	65	1,2	3,59	горячее
ЛВС-600-65	50420	500	600	65	1,2	3,59	холодное

Технические характеристики. Угол вертикальный спуск для лотков 80 мм.

Тип	Артикул	Длина, мм (В)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛВС-200-80	50421	500	200	80	1,2	2,68	горячее
ЛВС-200-80	50422	500	200	80	1,2	2,68	холодное
ЛВС-300-80	50423	500	300	80	1,2	2,97	горячее
ЛВС-300-80	50424	500	300	80	1,2	2,97	холодное
ЛВС-400-80	50425	500	400	80	1,2	3,25	горячее
ЛВС-400-80	50426	500	400	80	1,2	3,25	холодное
ЛВС-500-80	50427	500	500	80	1,2	3,54	горячее
ЛВС-500-80	50428	500	500	80	1,2	3,54	холодное
ЛВС-600-80	50429	500	600	80	1,2	3,83	горячее
ЛВС-600-80	50430	500	600	80	1,2	3,83	холодное

Технические характеристики. Угол вертикальный спуск для лотков 100 мм.

Тип	Артикул	Длина, мм (В)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛВС-200-100	50431	500	200	100	1,2	3,00	горячее
ЛВС-200-100	50432	500	200	100	1,2	3,00	холодное
ЛВС-300-100	50433	500	300	100	1,2	3,28	горячее
ЛВС-300-100	50434	500	300	100	1,2	3,28	холодное
ЛВС-400-100	50435	500	400	100	1,2	3,57	горячее
ЛВС-400-100	50436	500	400	100	1,2	3,57	холодное
ЛВС-500-100	50437	500	500	100	1,2	3,86	горячее
ЛВС-500-100	50438	500	500	100	1,2	3,86	холодное
ЛВС-600-100	50439	500	600	100	1,2	4,14	горячее
ЛВС-600-100	50440	500	600	100	1,2	4,14	холодное

Угол Т-образный для лотков ЛЛП 50; 65; 80; 100 мм

Назначение

Применяется для разветвления кабельной трассы на 90° в горизонтальной плоскости. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Техническая информация

• Материал: сталь 08ПС.
• Стандартное исполнение: холодное цинкование, горячие цинкование.
• Для соединения с прямой секцией лотка используются соединитель лотка ЛС с комплектом метизов М8, либо, соединитель лотка шарнирный ЛСШ с комплектом метизов М8.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

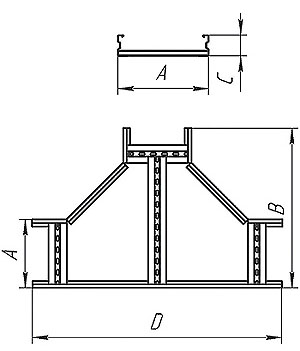

Схема. Угол Т-образный ЛЛТ 50; 65; 80; 100 мм.

Технические характеристики. Угол Т-образный для лотков 50 мм.

Тип	Артикул	Длина, мм (D)	Ширина, мм (B)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛЛТ-200-50	50501	1000	600	200	50	1,2	2,72	горячее
ЛЛТ-200-50	50502	1000	600	200	50	1,2	2,72	холодное
ЛЛТ-300-50	50503	1100	700	300	50	1,2	3,17	горячее
ЛЛТ-300-50	50504	1100	700	300	50	1,2	3,17	холодное
ЛЛТ-400-50	50505	1200	800	400	50	1,2	4,22	горячее
ЛЛТ-400-50	50506	1200	800	400	50	1,2	4,22	холодное
ЛЛТ-500-50	50507	1300	900	500	50	1,2	4,76	горячее
ЛЛТ-500-50	50508	1300	900	500	50	1,2	4,76	холодное
ЛЛТ-600-50	50509	1400	1000	600	50	1,2	5,30	горячее
ЛЛТ-600-50	50510	1400	1000	600	50	1,2	5,30	холодное

Технические характеристики. Угол Т-образный для лотков 65 мм.

Тип	Артикул	Длина, мм (D)	Ширина, мм (B)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛЛТ-200-65	50511	1000	600	200	65	1,2	3,70	горячее
ЛЛТ-200-65	50512	1000	600	200	65	1,2	3,70	холодное
ЛЛТ-300-65	50513	1100	700	300	65	1,2	4,20	горячее
ЛЛТ-300-65	50514	1100	700	300	65	1,2	4,20	холодное
ЛЛТ-400-65	50515	1200	800	400	65	1,2	4,70	горячее
ЛЛТ-400-65	50516	1200	800	400	65	1,2	4,70	холодное
ЛЛТ-500-65	50517	1300	900	500	65	1,2	5,20	горячее
ЛЛТ-500-65	50518	1300	900	500	65	1,2	5,20	холодное
ЛЛТ-600-65	50519	1400	1000	600	65	1,2	5,69	горячее
ЛЛТ-600-65	50520	1400	1000	600	65	1,2	5,69	холодное

Технические характеристики. Угол Т-образный для лотков 80 мм.

Тип	Артикул	Длина, мм (D)	Ширина, мм (B)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛЛТ-200-80	50521	1000	600	200	80	1,2	4,04	горячее
ЛЛТ-200-80	50522	1000	600	200	80	1,2	4,04	холодное
ЛЛТ-300-80	50523	1100	700	300	80	1,2	4,56	горячее
ЛЛТ-300-80	50524	1100	700	300	80	1,2	4,56	холодное
ЛЛТ-400-80	50525	1200	800	400	80	1,2	5,07	горячее
ЛЛТ-400-80	50526	1200	800	400	80	1,2	5,07	холодное
ЛЛТ-500-80	50527	1300	900	500	80	1,2	5,58	горячее
ЛЛТ-500-80	50528	1300	900	500	80	1,2	5,58	холодное
ЛЛТ-600-80	50529	1400	1000	600	80	1,2	6,10	горячее
ЛЛТ-600-80	50530	1400	1000	600	80	1,2	6,10	холодное

Технические характеристики. Угол Т-образный для лотков 100 мм.

Тип	Артикул	Длина, мм (D)	Ширина, мм (B)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛЛТ-200-100	50531	1000	600	200	100	1,2	4,50	горячее
ЛЛТ-200-100	50532	1000	600	200	100	1,2	4,50	холодное
ЛЛТ-300-100	50533	1100	700	300	100	1,2	5,03	горячее
ЛЛТ-300-100	50534	1100	700	300	100	1,2	5,03	холодное
ЛЛТ-400-100	50535	1200	800	400	100	1,2	5,57	горячее
ЛЛТ-400-100	50536	1200	800	400	100	1,2	5,57	холодное
ЛЛТ-500-100	50537	1300	900	500	100	1,2	6,10	горячее
ЛЛТ-500-100	50538	1300	900	500	100	1,2	6,10	холодное
ЛЛТ-600-100	50539	1400	1000	600	100	1,2	6,63	горячее
ЛЛТ-600-100	50540	1400	1000	600	100	1,2	6,63	холодное

Угол Х-образный для лотков ЛЛП 50; 65; 80; 100 мм

Назначение

Применяется для разветвления кабельной трассы в четырёх направлениях под углом 90° в горизонтальной плоскости. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Техническая информация

• Материал: сталь 08ПС.
• Стандартное исполнение: холодное цинкование, горячие цинкование.
• Для соединения с прямой секцией лотка используются соединитель лотка ЛС с комплектом метизов М8, либо, соединитель лотка шарнирный ЛСШ с комплектом метизов М8.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

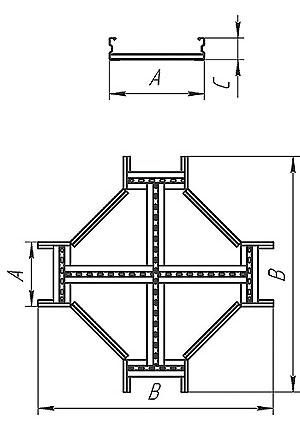

Схема. Угол Х-образный ЛЛХ 50; 65; 80; 100 мм.

Технические характеристики. Угол Х-образный для лотков 50 мм.

Тип	Артикул	Длина, мм (В)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛЛХ-200-50	50601	1000	200	50	1,2	3,80	горячее
ЛЛХ-200-50	50602	1000	200	50	1,2	3,80	холодное
ЛЛХ-300-50	50603	1100	300	50	1,2	4,45	горячее
ЛЛХ-300-50	50604	1100	300	50	1,2	4,45	холодное
ЛЛХ-400-50	50605	1200	400	50	1,2	5,08	горячее
ЛЛХ-400-50	50606	1200	400	50	1,2	5,08	холодное
ЛЛХ-500-50	50607	1300	500	50	1,2	5,72	горячее
ЛЛХ-500-50	50608	1300	500	50	1,2	5,72	холодное
ЛЛХ-600-50	50609	1400	600	50	1,2	6,36	горячее
ЛЛХ-600-50	50610	1400	600	50	1,2	6,36	холодное

Технические характеристики. Угол Х-образный для лотков 65 мм.

Тип	Артикул	Длина, мм (В)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛЛХ-200-65	50611	1000	200	65	1,2	3,57	горячее
ЛЛХ-200-65	50612	1000	200	65	1,2	3,57	холодное
ЛЛХ-300-65	50613	1100	300	65	1,2	3,95	горячее
ЛЛХ-300-65	50614	1100	300	65	1,2	3,95	холодное
ЛЛХ-400-65	50615	1200	400	65	1,2	4,33	горячее
ЛЛХ-400-65	50616	1200	400	65	1,2	4,33	холодное
ЛЛХ-500-65	50617	1300	500	65	1,2	4,72	горячее
ЛЛХ-500-65	50618	1300	500	65	1,2	4,72	холодное
ЛЛХ-600-65	50619	1400	600	65	1,2	5,10	горячее
ЛЛХ-600-65	50620	1400	600	65	1,2	5,10	холодное

Технические характеристики. Угол Х-образный для лотков 80 мм.

Тип	Артикул	Длина, мм (В)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛЛХ-200-80	50621	1000	200	80	1,2	3,96	горячее
ЛЛХ-200-80	50622	1000	200	80	1,2	3,96	холодное
ЛЛХ-300-80	50623	1100	300	80	1,2	4,34	горячее
ЛЛХ-300-80	50624	1100	300	80	1,2	4,34	холодное
ЛЛХ-400-80	50625	1200	400	80	1,2	4,73	горячее
ЛЛХ-400-80	50626	1200	400	80	1,2	4,73	холодное
ЛЛХ-500-80	50627	1300	500	80	1,2	5,11	горячее
ЛЛХ-500-80	50628	1300	500	80	1,2	5,11	холодное
ЛЛХ-600-80	50629	1400	600	80	1,2	5,49	горячее
ЛЛХ-600-80	50630	1400	600	80	1,2	5,49	холодное

Технические характеристики. Угол Х-образный для лотков 100 мм.

Тип	Артикул	Длина, мм (В)	Ширина, мм (А)	Высота, мм (С)	Толщина, мм	Вес, кг	Цинкование
ЛЛХ-200-100	50631	1000	200	100	1,2	4,48	горячее
ЛЛХ-200-100	50632	1000	200	100	1,2	4,48	холодное
ЛЛХ-300-100	50633	1100	300	100	1,2	4,87	горячее
ЛЛХ-300-100	50634	1100	300	100	1,2	4,87	холодное
ЛЛХ-400-100	50635	1200	400	100	1,2	5,25	горячее
ЛЛХ-400-100	50636	1200	400	100	1,2	5,25	холодное
ЛЛХ-500-100	50637	1300	500	100	1,2	5,63	горячее
ЛЛХ-500-100	50638	1300	500	100	1,2	5,63	холодное
ЛЛХ-600-100	50639	1400	600	100	1,2	6,02	горячее
ЛЛХ-600-100	50640	1400	600	100	1,2	6,02	холодное

Приложение. Каталог продукции.

Более полная информация о лестничных лотках находится в каталоге продукции, который можно скачать по ссылке Каталог продукции
