Лотки листовые (глухие, перфорированные)

Прямая секция глухого листового лотка ЛГВ 50; 100; 200 мм

Назначение

Применяется для прокладки кабельных линий в горизонтальной и вертикальной плоскостях. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Основные особенности

• Монтируются внутри и снаружи помещений.
• Применяются в гражданском и промышленном строительстве.
• Используются в коррозийных и агрессивных средах, на нефтехимических предприятиях, в газовой, химической, металлургической и пищевой промышленностях.
• Высокая несущая способность.
• Крышка фиксируется на основании короба с помощью профилированного замка.
• Длина прямой секции 3000 мм.
• Толщина стали – 1,5 и 2,0 мм согласно требованиям ГОСТ 20783-81 к интенсивности распределенной нагрузки.
• Материал: сталь 08ПС, Ст3.
• Стандартное исполнение: холодное цинкование. Горячее цинкование и нержавеющая сталь изготавливается под заказ.

Техническая информация

• Используемые метизы: М8.
• Для соединения между собой используются соединители ЛС с комплектом метизов М8, соединитель лотка шарнирный ЛСШ с комплектом метизов М8.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

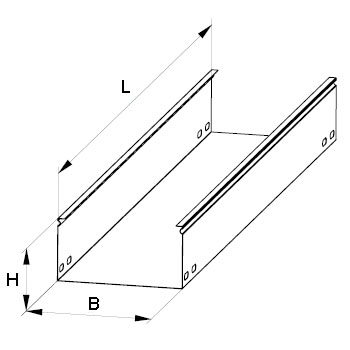

Схема. Прямая секция глухого листового лотка ЛГВ 50; 100; 200 мм.

Технические характеристики. Прямая секция глухого листового лотка 50 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес п/м, кг	Цинкование
ЛГВ-200-50	63101	3000	200	50	1,5	3,50	холодное
ЛГВ-200-50	63102	3000	200	50	2,0	5,20	холодное
ЛГВ-300-50	63103	3000	300	50	1,5	5,90	холодное
ЛГВ-300-50	63104	3000	300	50	2,0	6,80	холодное
ЛГВ-400-50	63105	3000	400	50	1,5	6,20	холодное
ЛГВ-400-50	63106	3000	400	50	2,0	8,50	холодное
ЛГВ-500-50	63107	3000	500	50	1,5	7,66	холодное
ЛГВ-500-50	63108	3000	500	50	2,0	10,10	холодное
ЛГВ-600-50	63109	3000	600	50	1,5	8,90	холодное
ЛГВ-600-50	63110	3000	600	50	2,0	11,70	холодное

Технические характеристики. Прямая секция глухого листового лотка 100 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес п/м, кг	Цинкование
ЛГВ-200-100	63201	3000	200	100	1,5	5,19	холодное
ЛГВ-200-100	63202	3000	200	100	2,0	6,80	холодное
ЛГВ-300-100	63203	3000	300	100	1,5	6,42	холодное
ЛГВ-300-100	63204	3000	300	100	2,0	8,50	холодное
ЛГВ-400-100	63205	3000	400	100	1,5	7,66	холодное
ЛГВ-400-100	63206	3000	400	100	2,0	10,10	холодное
ЛГВ-500-100	63207	3000	500	100	1,5	8,89	холодное
ЛГВ-500-100	63208	3000	500	100	2,0	11,70	холодное
ЛГВ-600-100	63209	3000	600	100	1,5	10,13	холодное
ЛГВ-600-100	63210	3000	600	100	2,0	13,30	холодное

Технические характеристики. Прямая секция глухого листового лотка 200 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес п/м, кг	Цинкование
ЛГВ-200-200	63301	3000	200	200	1,5	7,66	холодное
ЛГВ-200-200	63302	3000	200	200	2,0	10,10	холодное
ЛГВ-300-200	63303	3000	300	200	1,5	8,89	холодное
ЛГВ-300-200	63304	3000	300	200	2,0	11,70	холодное
ЛГВ-400-200	63305	3000	400	200	1,5	10,13	холодное
ЛГВ-400-200	63306	3000	400	200	2,0	13,30	холодное
ЛГВ-500-200	63307	3000	500	200	1,5	11,37	холодное
ЛГВ-500-200	63308	3000	500	200	2,0	14,90	холодное
ЛГВ-600-200	63309	3000	600	200	1,5	12,60	холодное
ЛГВ-600-200	63310	3000	600	200	2,0	16,60	холодное

Прямая секция перфорированного листового лотка ЛПВ 50; 100; 200 мм

Назначение

Применяется для прокладки кабельных линий в горизонтальной и вертикальной плоскостях. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Основные особенности

• Монтируются внутри и снаружи помещений.
• Применяются в гражданском и промышленном строительстве.
• Используются в коррозийных и агрессивных средах, на нефтехимических предприятиях, в газовой, химической, металлургической и пищевой промышленностях.
• Высокая несущая способность.
• Крышка фиксируется на основании короба с помощью профилированного замка.
• Длина прямой секции 3000 мм.
• Толщина стали – 1,5 и 2,0 мм согласно требованиям ГОСТ 20783-81 к интенсивности распределенной нагрузки.
• Материал: сталь 08ПС, Ст3.
• Стандартное исполнение: холодное цинкование. Горячее цинкование и нержавеющая сталь изготавливается под заказ.

Техническая информация

• Используемые метизы: М8.
• Для соединения между собой используются соединители ЛС с комплектом метизов М8, соединитель лотка шарнирный ЛСШ с комплектом метизов М8.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

Схема. Прямая секция перфорированного листового лотка ЛПВ 50; 100; 200 мм.

Технические характеристики. Прямая секция перфорированного листового лотка 50 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес п/м, кг	Цинкование
ЛПВ-200-50	63401	3000	200	50	1,5	3,15	холодное
ЛПВ-200-50	63402	3000	200	50	2,0	4,69	холодное
ЛПВ-300-50	63403	3000	300	50	1,5	5,31	холодное
ЛПВ-300-50	63404	3000	300	50	2,0	6,15	холодное
ЛПВ-400-50	63405	3000	400	50	1,5	5,58	холодное
ЛПВ-400-50	63406	3000	400	50	2,0	7,61	холодное
ЛПВ-500-50	63407	3000	500	50	1,5	6,89	холодное
ЛПВ-500-50	63408	3000	500	50	2,0	9,08	холодное
ЛПВ-600-50	63409	3000	600	50	1,5	8,00	холодное
ЛПВ-600-50	63410	3000	600	50	2,0	10,55	холодное

Технические характеристики. Прямая секция перфорированного листового лотка 100 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес п/м, кг	Цинкование
ЛПВ-200-100	63501	3000	200	100	1,5	4,67	холодное
ЛПВ-200-100	63502	3000	200	100	2,0	5,80	холодное
ЛПВ-300-100	63503	3000	300	100	1,5	5,78	холодное
ЛПВ-300-100	63504	3000	300	100	2,0	7,62	холодное
ЛПВ-400-100	63505	3000	400	100	1,5	6,89	холодное
ЛПВ-400-100	63506	3000	400	100	2,0	8,58	холодное
ЛПВ-500-100	63507	3000	500	100	1,5	8,00	холодное
ЛПВ-500-100	63508	3000	500	100	2,0	9,96	холодное
ЛПВ-600-100	63509	3000	600	100	1,5	9,12	холодное
ЛПВ-600-100	63510	3000	600	100	2,0	11,35	холодное

Технические характеристики. Прямая секция перфорированного листового лотка 200 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес п/м, кг	Цинкование
ЛПВ-200-200	63601	3000	200	200	1,5	6,89	холодное
ЛПВ-200-200	63602	3000	200	200	2,0	8,58	холодное
ЛПВ-300-200	63603	3000	300	200	1,5	8,00	холодное
ЛПВ-300-200	63604	3000	300	200	2,0	9,96	холодное
ЛПВ-400-200	63605	3000	400	200	1,5	9,12	холодное
ЛПВ-400-200	63606	3000	400	200	2,0	11,35	холодное
ЛПВ-500-200	63607	3000	500	200	1,5	10,23	холодное
ЛПВ-500-200	63608	3000	500	200	2,0	12,73	холодное
ЛПВ-600-200	63609	3000	600	200	1,5	11,34	холодное
ЛПВ-600-200	63610	3000	600	200	2,0	14,11	холодное

Угол горизонтальный 90° ЛГПВ 50; 100; 200 мм

Назначение

Применяется для для поворота кабельной трассы на 90° в горизонтальной плоскости.

Основные особенности

• Материал: сталь 08ПС.
• Стандартное исполнение: холодное цинкование. Горячее цинкование и нержавеющая сталь изготавливается под заказ.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

Схема. Угол горизонтальный 90° ЛГПВ 50; 100; 200 мм.

Технические характеристики. Угол горизонтальный 90° ЛГПВ 50 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес, кг	Цинкование
ЛГПВ-200-50	64401	600	200	50	1,5	3,52	холодное
ЛГПВ-300-50	64402	700	300	50	1,5	4,61	холодное
ЛГПВ-400-50	64403	800	400	50	1,5	5,71	холодное
ЛГПВ-500-50	64404	900	500	50	1,5	6,81	холодное
ЛГПВ-600-50	64405	1000	600	50	1,5	7,91	холодное

Технические характеристики. Угол горизонтальный 90° ЛГПВ 100 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес, кг	Цинкование
ЛГПВ-200-100	64406	600	200	100	1,5	4,62	холодное
ЛГПВ-300-100	64407	700	300	100	1,5	5,72	холодное
ЛГПВ-400-100	64408	800	400	100	1,5	6,85	холодное
ЛГПВ-500-100	64409	900	500	100	1,5	7,75	холодное
ЛГПВ-600-100	64410	1000	600	100	1,5	7,85	холодное

Технические характеристики. Угол горизонтальный 90° ЛГПВ 200 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес, кг	Цинкование
ЛГПВ-200-200	64411	600	200	200	1,5	6,81	холодное
ЛГПВ-300-200	64412	700	300	200	1,5	7,91	холодное
ЛГПВ-400-200	64413	800	400	200	1,5	9,01	холодное
ЛГПВ-500-200	64414	900	500	200	1,5	10,10	холодное
ЛГПВ-600-200	64415	1000	600	200	1,5	11,20	холодное

Угол вертикальный 90° подъём ЛППВ 50; 100; 200 мм

Назначение

Применяется для поворота кабельной трассы на 90° вверх.

Основные особенности

• Материал: сталь 08ПС.
• Стандартное исполнение: холодное цинкование. Горячее цинкование и нержавеющая сталь изготавливается под заказ.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

Схема. Угол вертикальный 90° подъём ЛППВ 50; 100; 200 мм.

Технические характеристики. Угол вертикальный 90° подъём ЛППВ 50 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес, кг	Цинкование
ЛППВ-200-50	64501	400	200	50	1,5	3,52	холодное
ЛППВ-300-50	64502	400	300	50	1,5	4,61	холодное
ЛППВ-400-50	64503	400	400	50	1,5	5,71	холодное
ЛППВ-500-50	64504	400	500	50	1,5	6,81	холодное
ЛППВ-600-50	64505	400	600	50	1,5	7,91	холодное

Технические характеристики. Угол вертикальный 90° подъём ЛППВ 100 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес, кг	Цинкование
ЛППВ-200-100	64506	400	200	100	1,5	4,62	холодное
ЛППВ-300-100	64507	400	300	100	1,5	5,72	холодное
ЛППВ-400-100	64508	400	400	100	1,5	6,85	холодное
ЛППВ-500-100	64509	400	500	100	1,5	7,75	холодное
ЛППВ-600-100	64510	400	600	100	1,5	7,85	холодное

Технические характеристики. Угол вертикальный 90° подъём ЛППВ 200 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес, кг	Цинкование
ЛППВ-200-200	64511	400	200	200	1,5	6,81	холодное
ЛППВ-300-200	64512	400	300	200	1,5	7,91	холодное
ЛППВ-400-200	64513	400	400	200	1,5	9,01	холодное
ЛППВ-500-200	64514	400	500	200	1,5	10,10	холодное
ЛППВ-600-200	64515	400	600	200	1,5	11,20	холодное

Угол вертикальный 90° спуск ЛГВВ 50; 100; 200 мм

Назначение

Применяется для поворота кабельной трассы на 90° вниз.

Основные особенности

• Материал: сталь 08ПС.
• Стандартное исполнение: холодное цинкование. Горячее цинкование и нержавеющая сталь изготавливается под заказ.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

Схема. Угол вертикальный 90° спуск ЛГВВ 50; 100; 200 мм.

Технические характеристики. Угол вертикальный 90° спуск ЛГВВ 50 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес, кг	Цинкование
ЛГВВ-200-50	64601	400	200	50	1,5	3,87	холодное
ЛГВВ-300-50	64602	400	300	50	1,5	5,07	холодное
ЛГВВ-400-50	64603	400	400	50	1,5	6,28	холодное
ЛГВВ-500-50	64604	400	500	50	1,5	7,49	холодное
ЛГВВ-600-50	64605	400	600	50	1,5	8,70	холодное

Технические характеристики. Угол вертикальный 90° спуск ЛГВВ 100 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес, кг	Цинкование
ЛГВВ-200-100	64606	400	200	100	1,5	5,08	холодное
ЛГВВ-300-100	64607	400	300	100	1,5	6,28	холодное
ЛГВВ-400-100	64608	400	400	100	1,5	7,49	холодное
ЛГВВ-500-100	64609	400	500	100	1,5	8,46	холодное
ЛГВВ-600-100	64610	400	600	100	1,5	8,70	холодное

Технические характеристики. Угол вертикальный 90° спуск ЛГВВ 200 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес, кг	Цинкование
ЛГВВ-200-200	64611	400	200	200	1,5	7,49	холодное
ЛГВВ-300-200	64612	400	300	200	1,5	8,70	холодное
ЛГВВ-400-200	64613	400	400	200	1,5	9,91	холодное
ЛГВВ-500-200	64614	400	500	200	1,5	11,11	холодное
ЛГВВ-600-200	64615	400	600	200	1,5	12,32	холодное

Угол Т-образный ЛГТВ 50; 100; 200 мм

Назначение

Применяется для разветвления кабельной трассы на 90° в горизонтальной плоскости.

Основные особенности

• Материал: сталь 08ПС.
• Стандартное исполнение: холодное цинкование. Горячее цинкование и нержавеющая сталь изготавливается под заказ.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

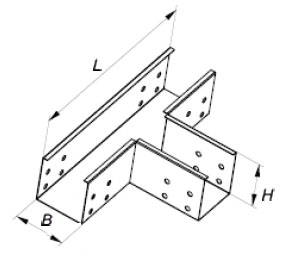

Схема. Угол Т-образный ЛГТВ 50; 100; 200 мм.

Технические характеристики. Т-образный ЛГТВ 50 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес, кг	Цинкование
ЛГТВ-200-50	64701	500	200	50	1,5	2,54	холодное
ЛГТВ-300-50	64702	600	300	50	1,5	3,85	холодное
ЛГТВ-400-50	64703	700	400	50	1,5	5,40	холодное
ЛГТВ-500-50	64704	800	500	50	1,5	7,54	холодное
ЛГТВ-600-50	64705	900	600	50	1,5	9,23	холодное

Технические характеристики. Т-образный ЛГТВ 100 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес, кг	Цинкование
ЛГТВ-200-100	64706	500	200	100	1,5	3,33	холодное
ЛГТВ-300-100	64707	600	300	100	1,5	4,76	холодное
ЛГТВ-400-100	64708	700	400	100	1,5	6,43	холодное
ЛГТВ-500-100	64709	800	500	100	1,5	7,19	холодное
ЛГТВ-600-100	64710	900	600	100	1,5	10,51	холодное

Технические характеристики. Т-образный ЛГТВ 200 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес, кг	Цинкование
ЛГТВ-200-200	64711	500	200	200	1,5	4,92	холодное
ЛГТВ-300-200	64712	600	300	200	1,5	6,59	холодное
ЛГТВ-400-200	64713	700	400	200	1,5	8,51	холодное
ЛГТВ-500-200	64714	800	500	200	1,5	10,67	холодное
ЛГТВ-600-200	64715	900	600	200	1,5	13,08	холодное

Угол Х-образный ЛГХВ 50; 100; 200 мм

Назначение

Применяется для разветвления кабельной трассы в четырёх направлениях под углом 90° в горизонтальной плоскости.

Основные особенности

• Материал: сталь 08ПС.
• Стандартное исполнение: холодное цинкование. Горячее цинкование и нержавеющая сталь изготавливается под заказ.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

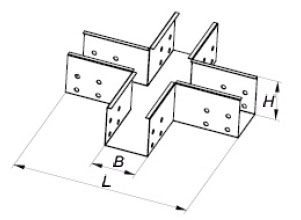

Схема. Угол Х-образный ЛГХВ 50; 100; 200 мм.

Технические характеристики. Х-образный ЛГХВ 50 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес, кг	Цинкование
ЛГХВ-200-50	64801	500	200	50	1,5	3,13	холодное
ЛГХВ-300-50	64802	600	300	50	1,5	4,61	холодное
ЛГХВ-400-50	64803	700	400	50	1,5	6,35	холодное
ЛГХВ-500-50	64804	800	500	50	1,5	8,33	холодное
ЛГХВ-600-50	64805	900	600	50	1,5	10,55	холодное

Технические характеристики. Х-образный ЛГХВ 100 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес, кг	Цинкование
ЛГХВ-200-100	64806	500	200	100	1,5	4,10	холодное
ЛГХВ-300-100	64807	600	300	100	1,5	5,61	холодное
ЛГХВ-400-100	64808	700	400	100	1,5	7,57	холодное
ЛГХВ-500-100	64809	800	500	100	1,5	9,57	холодное
ЛГХВ-600-100	64810	900	600	100	1,5	12,00	холодное

Технические характеристики. Х-образный ЛГХВ 200 мм.

Тип	Артикул	Длина, мм (L)	Ширина, мм (B)	Высота, мм (H)	Толщина, мм	Вес, кг	Цинкование
ЛГХВ-200-200	64811	500	200	200	1,5	6,06	холодное
ЛГХВ-300-200	64812	600	300	200	1,5	7,91	холодное
ЛГХВ-400-200	64813	700	400	200	1,5	10,00	холодное
ЛГХВ-500-200	64814	800	500	200	1,5	12,36	холодное
ЛГХВ-600-200	64815	900	600	200	1,5	15,38	холодное

Приложение. Каталог продукции.

Более полная информация о листовых лотках находится в каталоге продукции, который можно скачать по ссылке Каталог продукции
