ОБЛАСТЬ ПРИМЕНЕНИЯ

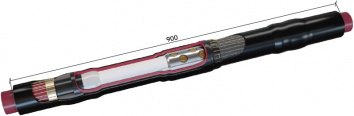

Муфты соединительные термоусаживаемые типа 1ПСТО-35 предназначены для соединения 1-но жильных силовых кабелей на напряжение 35кВ, частотой 50Гц, с СПЭ-изоляцией, с алюминиевыми или медными жилами сечением от 50 до 500мм² типа: ПвП, АПвП, ПвПу, АПвПу, ПвПг, ПвПуг, ПвПу2г АПвПг, АПвПуг, АПвПу2г, ПвВ, АПвВ, ПвВнг-LS, АПвВнг-LS и т.д. Муфты могут быть использованы в грунтах, на эстакадах и в кабельных каналах. Эксплуатируются муфты при температуре окружающей среды от +50 до -50ºС, а также при относительной влажности до 98% при температуре до 35ºС.
КОМПЛЕКТАЦИЯ
Муфты оснащены полным набором основных и вспомогательных комплектующих. Применяемый болтовой соединитель покрыт специальным оловянированным составом с болтами изготовленными из латуни с олово-кадмиевым покрытием.
МОНТАЖ
Монтаж муфты осуществляется с помощью газовой горелки или технического фена. Подготовка и разделка кабеля выполняется согласно размерам указанным в инструкции по монтажу. С изоляции жил на указанных расстояниях удаляется проводящий слой экрана. Выравнивание напряженности электрического поля на срезах проводящего слоя достигается с помощью специальных лент. Токопроводящие жилы соединяются болтовым соединителем со срывными головками. Соединитель покрывается мастичной пластиной для выравнивания напряженности электрического поля. Восстановление изоляции выполняется с помощью полупроводящей и трехслойной изоляционной термоусаживаемой трубки. Проволоки экранов кабелей соединяются с помощью пружин постоянного давления. Экранирование муфты выполняется медной луженой сеткой. Узлы присоединения заземления и срезы оболочек кабелей герметизируются специальными лентами. Наружный термоусаживаемый кожух обеспечивает герметизацию и механическую защиту.
| Марка |
Рабочее
напряжение,
кВ
|
Сечение
жил, мм²
|
Кол-во
жил в
кабеле
|
Размер
упаковки
(Д/Ш/В), мм
|
Вес
брутто,
кг
|
1ПСТО-35-70/120 - КАМА
1ПСТО-35-120/240 - КАМА
1ПСТО-35-300/400 - КАМА |
35
35
35
|
70-120
120-240
300-400
|
1
1
1
|
1256/187/135
1256/187/135
1256/187/135
|
1,8
1,9
2,0
|
