ОБЛАСТЬ ПРИМЕНЕНИЯ

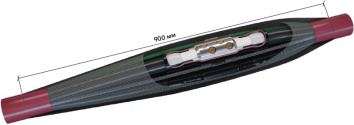

Муфты соединительные термоусаживаемые типа 3РСТ-6 предназначены для соединения силовых кабелей на напряжение 6кВ, частотой 50Гц, с резиновой изоляцией, с медными жилами сечением от 10 до 120мм типа: КГЭ, КГЭ-Т и т.д. Муфты могут быть использованы в грунтах, на эстакадах и в кабельных каналах. Эксплуатируются муфты при температуре окружающей среды от +50 до -50 С, а также при относительной влажности до 98% при температуре до 35 С.
КОМПЛЕКТАЦИЯ
Муфты оснащены полным набором основных и вспомогательных комплектующих. Применяемые четырехболтовые соединители покрыты специальным оловянированным составом с болтами изготовленными из латуни с олово-кадмиевым покрытием.
МОНТАЖ
Монтаж муфты осуществляется с помощью газовой горелки или технического фена. Подготовка и разделка кабеля выполняется согласно размерам указанным в инструкции по монтажу. С изоляции жил на указанных расстояниях удаляется проводящий слой экрана. Выравнивание напряженности электрического поля на срезах проводящего слоя достигается с помощью специальных лент и полупроводящих термоусаживаемых трубок. Токопроводящие жилы соединяются болтовыми соединителями со срывными головками. Соединители покрываются мастичными пластинами для выравнивания напряженности электрического поля. Восстановление изоляции мест соединения токопроводящих жил выполняется с помощью термоусаживаемых трубок. Экранирование муфты выполняется медной луженой сеткой. Срезы оболочек кабелей подматываются специальными лентами. Наружный термоусаживаемый кожух обеспечивает герметизацию и механическую защиту.
| Марка |
Рабочее
напряжение,
кВ
|
Сечение
жил, мм²
|
Кол-во
жил в
кабеле
|
Размер
упаковки
(Д/Ш/В), мм
|
Вес
брутто,
кг
|
3РСТ-6-25/50 - КАМА
3РСТ-6-70/120 - КАМА |
6
6
|
25-50
70-120
|
3
3
|
1256/187/135
1256/187/135
|
3,9
5,1
|
