ОБЛАСТЬ ПРИМЕНЕНИЯ

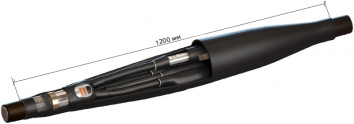

Муфты соединительные термоусаживаемые типа 4СТП-1 предназначены для соединения 4-х жильных силовых кабелей на напряжение 1кВ, частотой 50Гц, с бумажной маслопропитанной изоляцией, с бронелентами или без них, с алюминиевыми или медными жилами сечением от 25 до 240мм типа: ААБ2Л, ААБЛГ, ААШНГ, ААШП, АСБ, АСБ2Л, СБ, АСБГ, СБГ, АСБШВ. Муфты могут быть использованы в грунтах, на эстакадах и в кабельных каналах. Эксплуатируются муфты при температуре окружающей среды от +50 до -50 С, а также при относительной влажности до 98% при температуре до 35 С.
КОМПЛЕКТАЦИИ
Муфты оснащены полным набором основных и вспомогательных комплектующих. В стандартный комплект входит непаянная система присоединения заземляющего проводника. Применяемые четырехболтовые соединители изготовлены из сплава Д16Т. По требованию заказчика возможны изменения в стандартном комплекте, а именно:
- комплект может быть сформирован без соединителей;
- комплектоваться соединителями покрытыми специальным оловянированным составом с болтами изготовленными из латуни с олово-кадмиевым покрытием.
МОНТАЖ
Монтаж муфты осуществляется с помощью газовой горелки или технического фена. Подготовка и разделка кабеля выполняется согласно размерам указанным в инструкции по монтажу. На жилы кабеля устанавливаются маслоотделительные трубки и усаживаются с помощью пламени горелки. Герметизация корешков муфты осуществляется с помощью специальной мастичной ленты и термоусаживаемых перчаток с внутренним термоплавким клеевым подслоем. Токопроводящие жилы соединяются болтовыми соединителями со срывными головками. Восстановление изоляции мест соединения токопроводящих жил выполняется с помощью термоусаживаемых трубок. Металлические оболочки кабелей соединяются заземляющим проводником. Узлы присоединения заземления герметизируются специальными лентами. Наружный термоусаживаемый кожух обеспечивает герметизацию и механическую защиту.
| Марка |
Рабочее
напряжение,
кВ
|
Сечение
жил, мм²
|
Кол-во
жил в
кабеле
|
Размер
упаковки
(Д/Ш/В), мм
|
Вес
брутто,
кг
|
4СТП-1-25/50 - КАМА
4СТП-1-70/120 - КАМА
4СТП-1-150/240 - КАМА |
1
1
1
|
25-50
70-120
150-240
|
4
4
4
|
1256/187/135
1256/187/135
1256/187/135
|
2,0
2,5
3,6
|
Для заказа нестандартной комплектации к маркировке муфты добавляются следующие сокращения:
б/с - комплектация без соединителей
л/с - комплектация с лужеными соединителями и латунными болтами
